Konfigurasi PPOE Tunneling

PPOE adalah singkatan dari point to point protocol over ethernet. PPOE biasanya di pakai di layanan jasa ADSL,contohnya ISP telkom dengan modem internet speedy di rumah

untuk membuat-nya sama seperti sebelum-nya kita akan menggunakan simulasi :

1.    Gunakan simulasi GNS3 lalu buat seperti di bawah ini :

2.    Setelah menyetting-nya buka winbox dan setting IP sebagai berikut :

3.    Setting pada router 1 sebagai berikut :

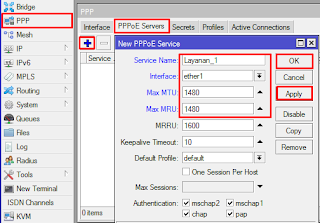

·         Aktifkan PPPOE server > klik menu PPP > pada tab PPOE server klik add

> Dan isi sebaga berikut > lalu apply adan ok

·         Setelah itu buat secret > klik menu PPP > pada tab secret klik add >

Lalu isi sebagai berikut > lalu apply dan ok

4.    Lalu setting pada router 2 sebagai berikut :

·         Buat PPOE client > klik menu PPP > pada tab inteface klik add > lalu pilih PPOE client



·         Lalu pada tab dial out > isi sebagai berikut > lalu apply dan ok

5.    Setelah selesai, sekarang kita akan membuat static route-nya

6.    Setting pada router 1 :

·         Klik menu IP > routes > pada tab general isi sebagai berikut > lalu apply dan ok



7.    Setting pada router 2 :

·         Klik menu IP > routes > pada tab general isi sebagai berikut > lalu apply dan ok

8.    Untuk mengecek-nya :

•             Cek pada router 1 di menu PPP > active connection > lalu akan muncul rule dengan tanda L

•        Ping dan tracert ke masing-masing PC lawan

Author : Taufiq Salman
